废气废液焚烧炉
设计参数：

1、炉体型式：立式炉本体燃烧室

2、焚烧能力：40000m3/h

3、点火方式：燃烧机点火

4、点火燃料：天然气

5、燃料耗量：连续燃烧

6、投料方式：自动连续

7、取灰方式：  /

8、设计热值：   万大卡

9、燃烧及废气处理方式：富氧连续燃烧

10、焚烧温度：燃烧室：750℃

11、烟气停留时间：≥3秒

12、占地面积：2㎡

13、焚烧残渣的热灼减率：≥0％(根据垃圾种类不同有所改变)

14、设备尺寸：焚烧炉：Φ    ；

15、年运行时间：≥2400小时

流程说明：

废气通过阻火阀流经止回阀进入燃烧装置，在燃烧机的作用下，与高温火焰混合燃烧，混合燃烧气体进入焚烧炉主体设备进行充分燃烧，燃烧后的尾气进入烟气急冷室进行冷却洗涤，处理后的尾气进入烟囱进行达标排放。

在紧急情况下，设备自动打开旁通气动阀门，由旁通进入烟囱直接排放。

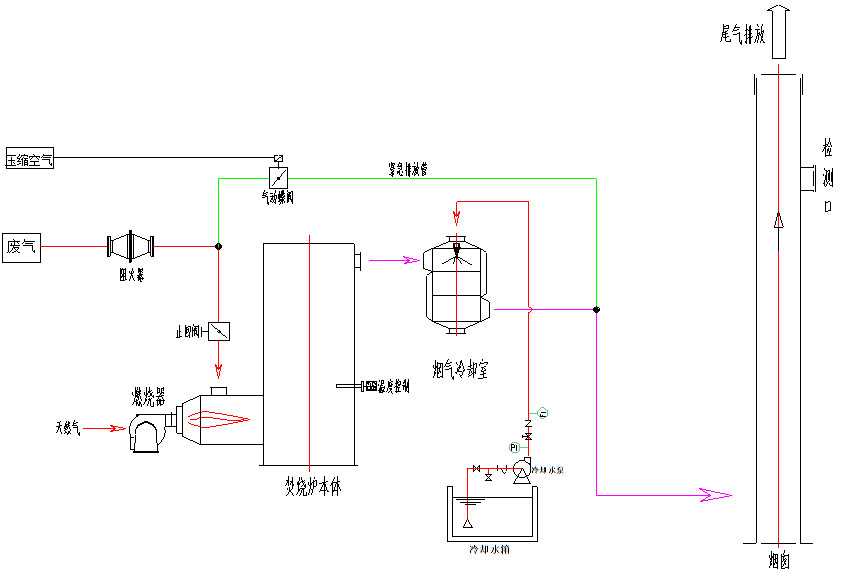

工艺流程参考上图

本系统PLC远程控制和现场手动控制，支持2GGG工况下使用。

 优点说明

1、运行安全可靠；

2、防护等级高，设备运行温度低，耐火、保温措施到位；

3、双重安全防护措施；

4、体积小，重量清；

5、自动化运行。

 设备清单

  1、焚烧炉主体

  2、一次燃烧室

  3、综合冷却洗涤设备

  4、循环水池（洗涤一体）

5、循环水泵

6、燃烧器

7、阻火阀

8、止回阀

9、气动旁通阀

10、温控探头

11、烟囱

12、PLC程控一体

13、其他连接附件
